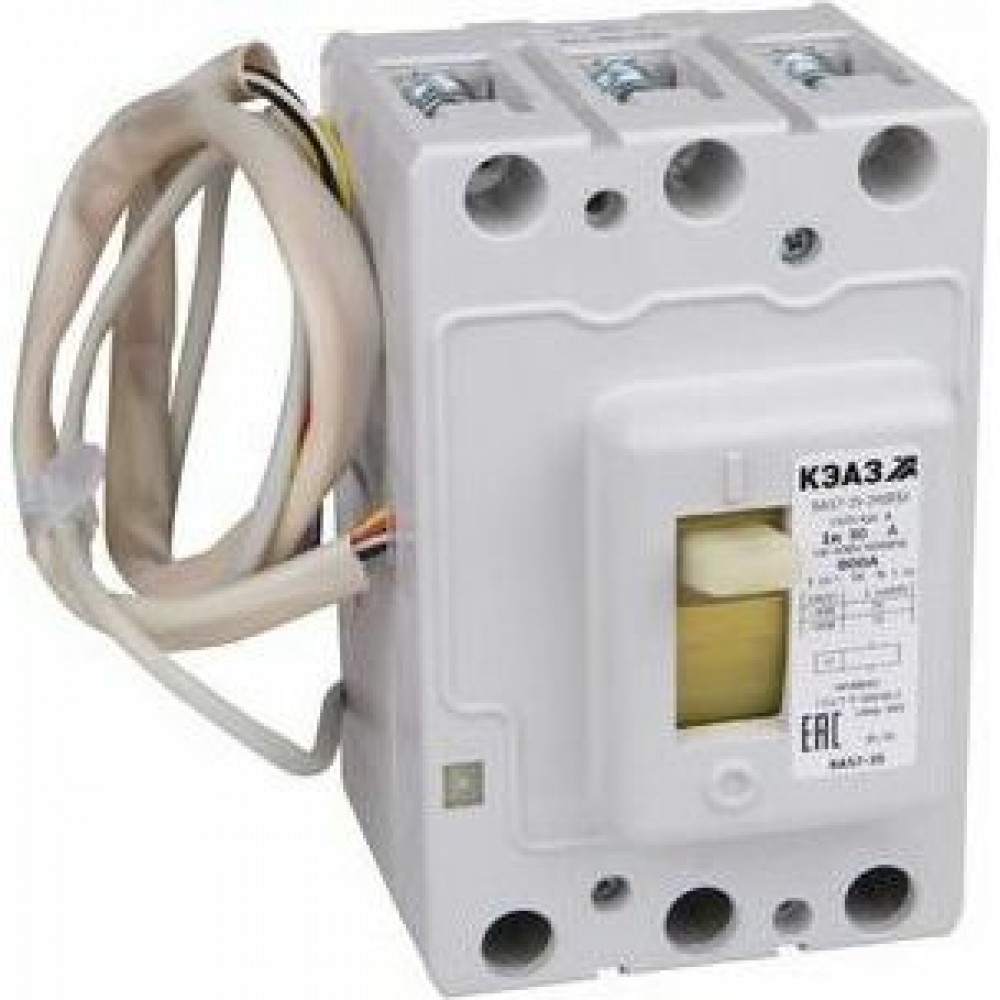

Выключатель автоматический ВА57-35-341810-80А-1250-690AC-НР230AC/220DC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

175

Габариты изделия Глубина (мм)

130

Габариты изделия Ширина (мм)

112

Дополнительные особенности

Дополнительное оборудование

комплект зажимов №1; клеммная крышка

Дополнительный расцепитель

НР230AC/220DC

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

4х30

Макс. сечение присоединяемых проводов (мм²)

185

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

3

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

1з+2р

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

2

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

50

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

80

Номинальный ток In (А)

80

Предельная коммутационная способность переменного тока Icu (кА)

15

Предельная коммутационная способность переменного тока Icu (кА)2

25

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

25

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

15

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

1250А

Частота тока (Гц)

50/60
